安全警示语：
1.安装前请仔细阅读该产品的使用说明书！
2.严禁改变该产品本安电路及与本安电路相关的电气元件的型号、规格及参数！
3.严禁与其它未经联检的设备连接！
4.通电使用前，请检查电源电压与产品工作电压是否相符！
一 概述

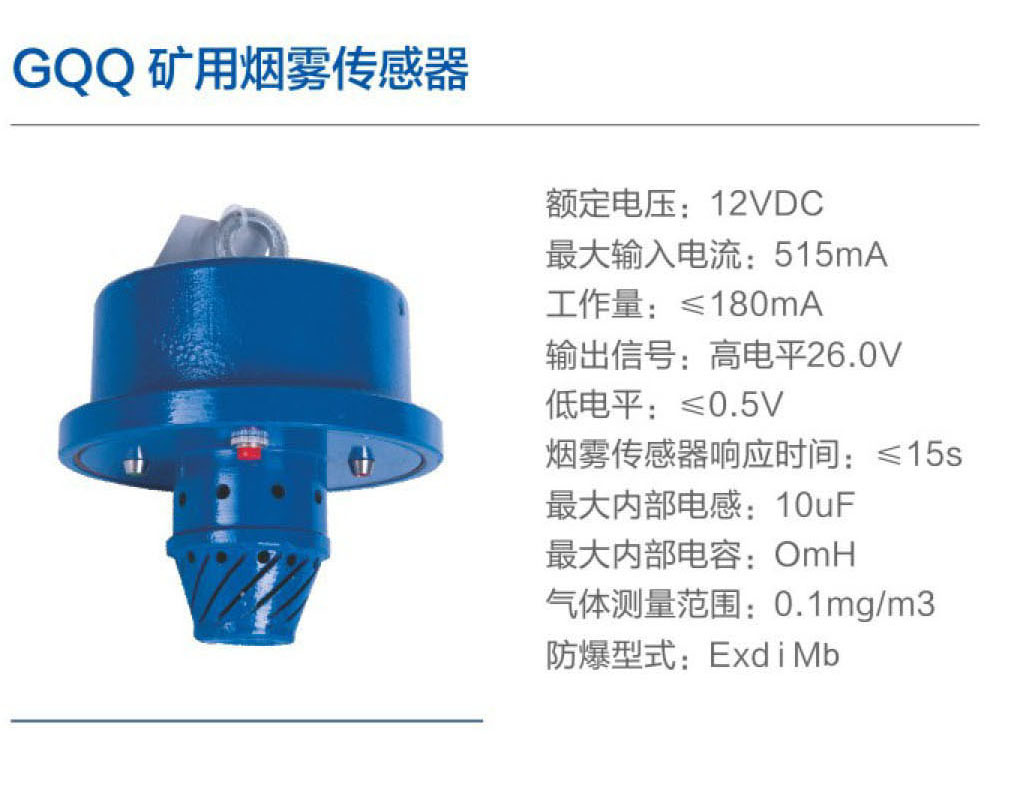

GQQ5矿用烟雾传感器（以下简称传感器）为矿用本质安全型电气设备，输出为机械开关，工作稳定可靠。
二 适用范围
适用于煤矿井下有瓦斯、煤尘爆炸性气体环境中，与皮带综保监控仪配套（也可用于其它电控装置配套），用于煤矿井下皮带输送机胶带因摩擦发热或其它原因产生的烟雾进行检测,通过可编程控制器编程实现对皮带的保护。
三 工作原理
传感器通电约5分钟后，进入检测状态，此时绿灯一直闪亮。当有烟雾进入传感器时，接点断开（灯光闪烁提示、发出报警声），同时向皮带机控制或检测系统发出烟雾故障停车信号。
四 使用环境
传感器在下列环境条件下应能正常工作：
1. 环境温度：0℃～+40℃；
2. 环境湿度：≤95％+25℃；
3. 环境大气压: (80～106)kPa；
4. 含有瓦斯、煤尘等爆炸性混合物的煤矿井下；
5. 无破坏绝缘的气体或蒸汽；
6. 无强烈振动冲击的环境中。
结构特征
1．传感器由防护外壳、烟雾头、检测电路三部分组成。各部分作用如下：
a.烟雾头：将外界烟雾浓度的变化转换为电信号；
b.检测电路：放大处理由烟雾头送来的电信号；
c.防护外壳：保护检测电路免受外界物质的侵入；
2．外壳明显处有”Ex ib I Mb”凸纹永久标准及”MA”煤矿安全标志：
七 主要技术参数
1.工作电压：(12V+5)V.DC；
2.工作电流：≤120mA；
3.输出信号：一组无源接点：（接点断开时，两输出端之间的漏电阻应不小于100kΩ，接点闭合时，且灌入电流为2mA时，输出端电压应不高于0.5V），无烟监测时输出接点闭合，有烟监测时输出接点断开。
4.灵敏度和响应时间：当烟雾浓度达到5%obs/m时传感器应动作，且响应时间小于等于 20s。
5.传输距离：≥100m。
6. 关联设备见附录A；
7. 连接电缆: 采用具有安标并在有效期内的MYQ 2x1.0mm2,煤矿用移动轻型橡套软电缆连接，电缆参数：R：12.8Ω/km、L: 0.8mH/km、C: 0.06µF/km。
